接口配置

2009年04月10日 13:53 july

首先，讓我們來看看控制臺的輸入輸出接口：

輸入輸出接口

控制臺提供了一個立體聲耳機監聽接口；一組1/4英寸控制室左/右（ControlRoomL/R）輸出接口；一組1/4英寸輸入接口，對應通道為15L/16R（同時也可以作為輔助返回AuxReturn2來使用）；一個1/8英寸小型立體聲輸入接口，同樣對應15/16通道，用于連接Mp3播放器等外接設備。

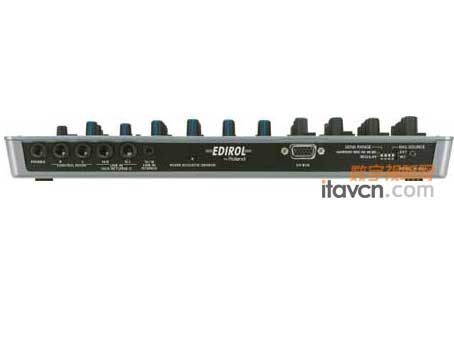

控制臺的后面板還提供了一個測試聲場空間的麥克風，用于測試不同環境聲音的頻譜。M-16DX可以對經過測試的聲音進行智能分析，并通過16段圖示均衡器進行自動聲學補償。（除了通過M-16DX自帶的聲場測試麥克風進行聲場測試外，我們也可以將外置麥克風連接到接輸入通道1來實現這一功能。）

DXBUS為15針D-SUB接口，用于連接M-16DX的接口箱。

控制臺后面板的最右側是一組小的撥檔開關。通過這些撥檔開關我們可以改變四個前置放大器的敏感度；也可以切選擇使用內置麥克風或是外置麥克風進行聲場測試。

下面，讓我們來看看接口箱：

接口箱的前面板和后面板提供了豐富的輸入輸出接口類型。

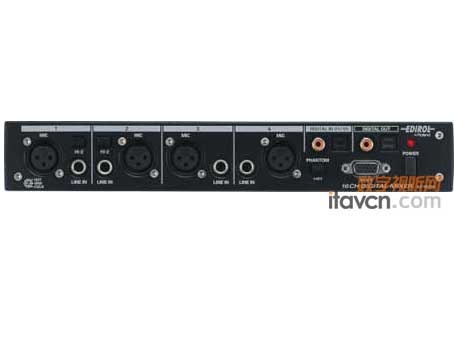

前面板

前面板的大部分空間被前4個單聲道輸入所占據。這4個通道既可以連接線路信號，也可以連接麥克風信號。當連接麥克風到XLR（卡儂）接口時，按下幻象供電的開關便可以對電容麥克風進行48v幻象供電。輸入通道1和2還提供了“HZ”（高阻抗）開關，可以有效連接像電吉他、電貝司這樣的高阻抗樂器。

所有的4個通道都具有獨立的高通濾波器開關和前級增益控制，我們可以在控制臺上找到這些開關和旋鈕。

此外，我們還可以在M-16DX接口箱的前面板上找到S/PDIF同軸和ADAT光纖數字接口；以及總電源開關和15針的D-Sub連接口。
