【中國數字視聽網訊】豐巨泰科的FG-MX32-16高清數字矩陣切換系統是一款具有多個視頻輸入/輸出及多個鍵盤控制點的CCTV監控系統設備，有16路、32路兩種輸入選擇及4路、8路、12路、16路四種輸出選擇，最大可支持32路視頻輸入(由2個16路輸入模塊組成)和16路視頻輸出(由4個4路輸出模塊組成)。

豐巨泰科FG-MX32-16 32路純數字矩陣

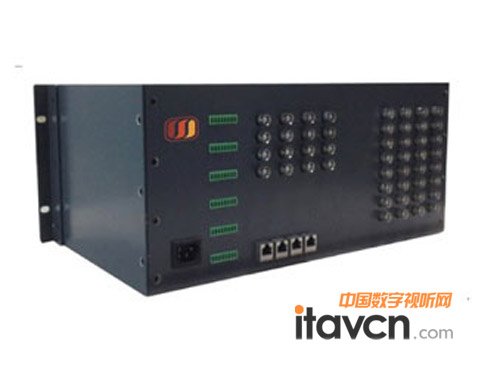

此次測試的是32路輸入/16路輸出的矩陣系統，該機為黑色烤漆鋼質外殼，3U標準機箱，結實沉穩。各類接口主要集中在后面板，左側有6組線排插口，最上面4組是報警輸入線排，每組可接入4路報警信號，共計16路;第5組線排為2路報警輸出插口;最后一組線排為3路RS-485輸出插口。再往右為4×4路帶驅動設計的BNC視頻輸出接口，可有效增強輸出能力;在視頻輸出接口的正下端即為4個RJ-45鍵盤接口。最右端則為4×8路BNC視頻輸入接口。雖然接口較多，但都排列整齊、分布有序、插拔方便。另外，該機內置專用的3.0Gb/s高速開關芯片，對提高功率、降低損耗、減少熱量具有良好作用;并且具備掉電狀態存儲保護、開機自動恢復記憶的功能，便于斷電重啟時系統自動回復原監控狀態，節省大量的重新設置時間。該矩陣作為SDI監控的專用設備，主要性能參數都處于正常狀態，反射損耗>18dB@5MHz-360MHz，振幅為800mv±10%，上升/下降時間為400-700ps，同時過沖<10%，抖動<540±10%ps，性能表現穩定。

矩陣的作用就是要將輸入源準確地在屏幕中再現，為檢驗FG-MX32-16的圖像還原能力，選用一款豐巨泰科HD-SDI球型攝像機作為視頻輸入源，并以索尼52寸大屏作為顯示設備，經檢測得知，該攝像機的水平、垂直、邊緣清晰度均為1200TVL，色彩還原準確，同時11級灰度等級都可快速辨認。接著將視頻圖像接入矩陣，通過矩陣在大屏中輸出，經仔細比對后，發現所得圖像與攝像機自身圖像效果一致，沒有出現偏差現象，圖像清晰度和色彩均還原準確。裸機水平、垂直、邊緣清晰度均為1200TVL，色彩還原準確，同時11級灰度等級都可快速辨認;再接入矩陣，視頻通過矩陣后，經仔細比對后，發現所得圖像與攝像機自身圖像效果一致。同時，在實景檢測中，圖像表現出色彩鮮艷、圖像銳度高、運動呈現流暢等良好效果，可見該矩陣對高清數字圖像的再現處理能力優良。

接著我們再給矩陣接入索尼等數款其它品牌的SDI攝像機，即插即用，接入方便;即便接入的設備較多，但每一路視頻都呈現清晰，沒有出現串訊異常，說明該機對大容量通道接入的處理是很到位的，實測證明該機此部分性能優良。

球機操控：測試員先通過鍵盤對球機進行上/下/左/右不同方位、不同變倍的隨意操控，球機均能按指令準確執行，并且所得圖像都可通過矩陣準確地、清晰地在顯示器中呈現出來。接著進行預置位檢測，共設置4個不同方位、不同變倍的預置位，啟用自動巡航后，攝像機即根據預設指令逐個巡航，圖像清晰；普通手動切換：選用其中三路通道作為切換操作，設置好后，測試員在鍵盤中任意調取其中的通道，矩陣都能快速切換并將通道視頻清晰地呈現。選用其中三路通道作為切換操作，設置好后，測試員在鍵盤中任意調取其中的通道，矩陣都能快速切換并將通道視頻清晰地呈現

程序切換：該機可提供8個隊列由操作者在任何時間調到任意一個監視器上運行，每組可進行16個攝像機及其預置點、停留時間的切換操作。程序切換測試設置時，測試員將切換時間為10s，調用后，矩陣即按預設要求對上墻圖像進行順序切換，整個過程進行正常、流暢；群組切換：即將一組系統同步切換隊列自動順序地切換到多組連續的監視器上，每個系統群組切換隊列由最多16個系統同步切換隊列構成。測試時，測試員以兩個攝像機為一組，切換時間為10s，調用后，畫面成對同步呈現、切換快捷。

此外其還具有同步切換、報警切換等個性化監控功能，在此不做一一介紹。豐巨泰科FG-MX32-16作為SDI廣播級監控的專業管控設備，系統開發完備，操控快捷，是一款性能良好的SDI監控控制設備。
