【中國數字視聽網訊】陽春三月，草長鶯飛，LED小間距彩屏也在世界各地相繼綻放。近日，在武漢某售樓總部一塊P2小間距屏被絢麗點亮，亦真亦幻展露超高清4K風采，與百花競相爭艷。項目中采用的LED視頻處理設備是唯奧視訊LVP8601多畫面同步拼接器。

現場條件

P2.5 小間距LED顯示屏

分辨率：2688*1536

P2.5 小間距LED顯示屏

顯示要求

1.需完成對LED大屏的同步顯示拼接，并能夠與視頻矩陣、中控進行配合使用。

2.4路高清數字視頻信號同時顯示上屏，每路信號畫面可任意漫游

3.預存多種場景，需要時可一鍵調用、無縫切換。

實現方案

將LED大屏分成“田字形”的4個區域進行拼接，每個區域用LVP8601的L輸出板的一個通道進行控制，4個通道完成對LED整屏的同步拼接顯示。輸出板K用來做4畫面，從而實現4路高清數字信號同時上屏和任意漫游的效果。

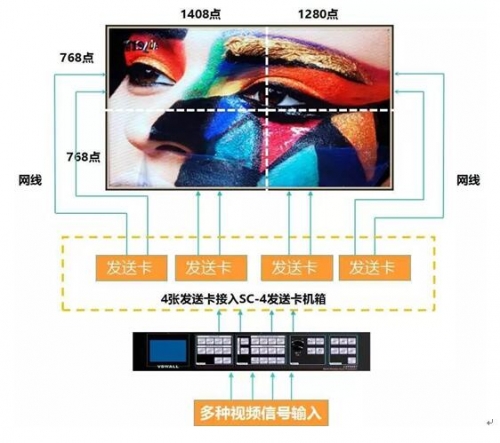

接線圖

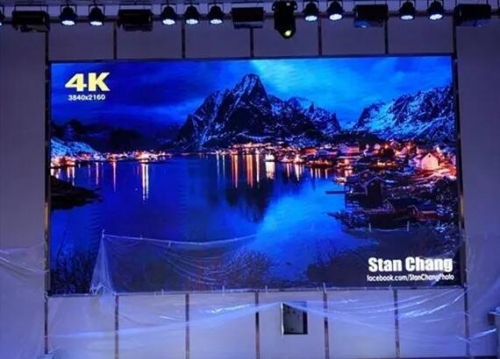

顯示效果

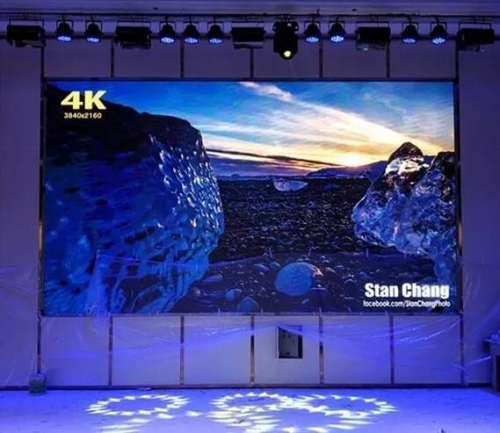

顯示效果

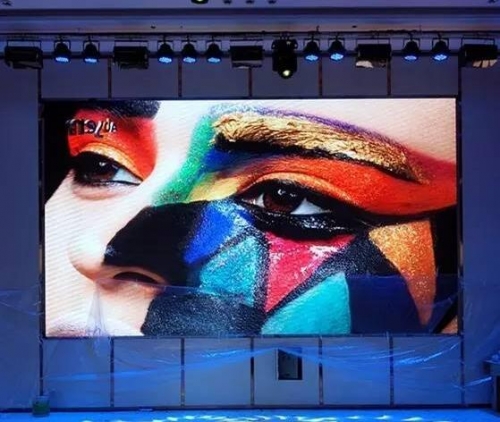

顯示效果
