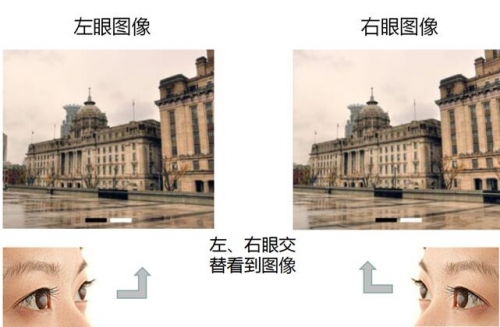

【中國數字視聽網訊】目前3D顯示LED屏大多采用快門式3D顯示技術，快門式3D顯示技術需要配合主動式快門3D眼鏡使用。3D LED顯示屏一般是采用正常兩倍的刷新頻率，連續性的交叉顯示左、右眼的畫面;通過快門眼鏡快速切換、遮蔽左右眼，使左右眼各自看到正確的左右眼畫面，在大腦內呈現出具深度感的立體影像。

立體影片一般分為兩個畫面，一個適合左眼，一個適合右眼

LED屏3D發送器需要使LED屏更高的刷新頻率交替顯示左右兩個畫面。如果一臺4個網口的LED屏發送器能控制2D顯示的像素點是1920*1080點，要實現3D顯示則其能控制的像素點降為960*1080點。

下面我們以一塊1920*1080點LED屏要實現3D點對點顯示為例，說明如何使用LVP7000實現LED屏3D顯示。

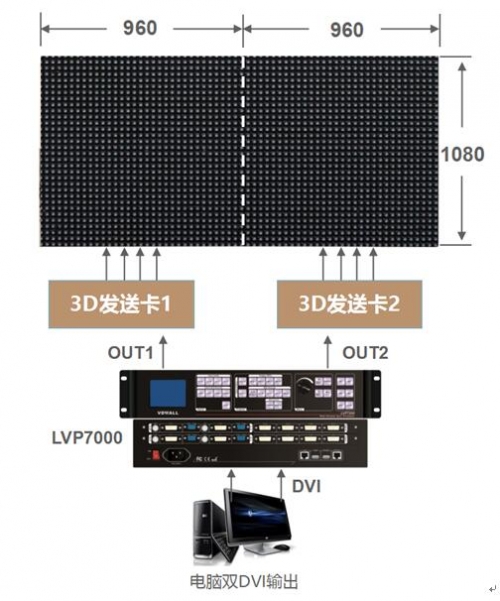

設備連接示意圖：

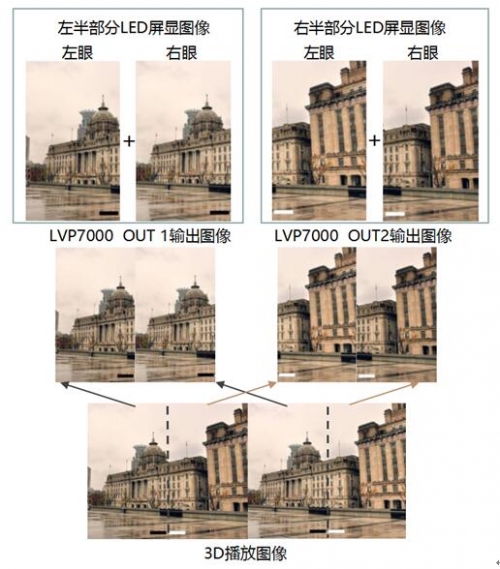

圖像處理流程：

電腦顯卡雙DVI擴展輸出，輸出分辨率3840*1080_60HZ 。則3D播放圖像中左眼圖像從顯卡主輸出口輸出，水平擴展輸出右眼圖像。

LVP7000 輸出分辨率設置為1920*1080_60HZ。輸出卡設置為“AppM7(2路雙畫面)”此模式，輸出板DVI Out1，Out2分別輸出兩個畫面疊加合成后的圖像，Out1=IMG1+IMG2, Out2=IMG3+IMG4，每個畫面的大小位置和疊加次序可任意調整。

LVP7000 輸出卡IMG1,3選擇左眼圖像，IMG2，4選擇右眼圖像，LVP7000的設置參數如下表：

注：電腦顯卡只輸出單個DVI 1920*1080_60HZ分辨率，也可以實現3D顯示，只是顯示的圖像需要通過LVP7000放大兩倍處理。
