【數字視聽網訊】01前言

如何科學地推薦教室顯示設備?為何選擇的是投影機而不是大屏一體機?顯示尺寸為何是86英寸?哪種才是選擇教室顯示設備的正確姿勢?

不知道你是否有如上的問題和困惑?筆者在十幾年的從業經歷中，需要經常面對這樣的問題，時至今日，筆者萌生一個念頭，希望寫就一篇淺顯易懂的基礎文章，看完文章的人，銷售人員得到技術支撐，研發人員有了理論依據，技術愛好者的疑問也豁然開朗。即便是沒有專業基礎的人，也能以最快的速度做到專業入門，這篇文章需要既有專業水準又淺顯易懂。大道至簡!

今天，我們就來嘗試一下，你需要的僅僅是完整閱讀此文的耐心(30分鐘左右)，以及初中物理和數學基礎。沒錯，你沒有看錯，只需要有初中的物理和數學基礎，加上對顯示設備一些基礎參數的了解(如分辨率、流明這些，可以通過百度來了解)，就可以通過此文獲得足夠的專業知識。

02參考標準的設置

言歸正傳，目前教室內的顯示設備主要分兩大類，一類是投影機互動方案，一類是觸控液晶大屏方案，今天我們從技術的角度來探討教室顯示設備的關鍵指標�；诰唧w的技術指標的探討，可以讓我們更接近事實真相。時至今日，世界第一的學生近視率已經讓國人都對保護視力產生最大的重視，我們今天的討論主要從“保護視力健康”這一核心需求來展開。

我們都知道，教室內的顯示設備，效果優劣，一定有各類的評價指標，在這些主觀和客觀的指標，基于寶視來的理解，我們提出如下關鍵指標，我們的討論也圍繞這些關鍵指標展開：

• 安全• 尺寸 • 亮度 • 分辨率

• 可視角度 • 色彩 • 交互性

安全

根據馬斯諾需求理論，安全是介于生理需求的次低需求，提到安全，可能還有人會覺得奇怪，教室的顯示設備還有不安全的嗎?您別說，這里還真有不安全的因素，損害視力健康方面，顯示設備可是源頭之一，顯示設備不安全的因素主要體現在光熱輻射和光學傷害，光熱輻射主要源頭是觸控液晶大屏，只要大家近身體驗，就會有切實的體驗，老師在日常使用中，要注意適當防范，這部分不再贅敘。

至于光學傷害，我們先通過下面的小視頻來了解，小視頻的主人公就是用一臺激光投影機改造了一把激!光!槍!

當然，激光投影機設計人員充分考慮了激光的潛在危害，安全設計上做了充分的考慮，投影機里的激光模塊，我們做個比喻，是被關進了籠子的野獸。因?yàn)殛P(guān)在籠子里，所以不再會傷人，只不過，仍然會有傷人的潛在風險。早在2015年2月，F(xiàn)DA相關報告就指出：Class4等級的激光器不適合在家庭環境中使用。而2016年，歐盟建議用LED光源替代低于2000流明的燈泡光源，而激光光源則因?yàn)榘踩詥栴}沒有列入考量。

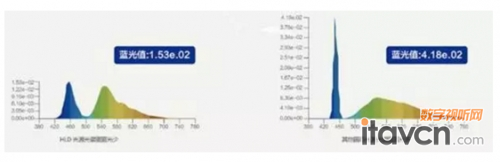

教室用激光投影機，目前采用的激光模塊均為藍色，我們都知道，藍光危害是損害視力的一大元兇。不得不說，這是激光的又一個短板�；谏鲜隹剂�，我們在投影機光源的選擇上，沒有把激光放在第一重要的位置。寶視來一直致力于開發有足夠安全邊際的產品，這是我們大力推廣HLD光源產品的根本原因。

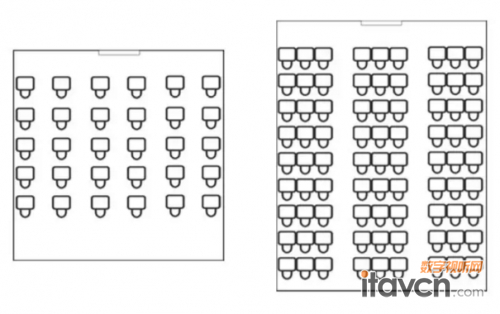

我們需要了解兩種尺寸，一是教室尺寸，二是顯示尺寸。經調研，我國中小學教室面積在30平方米-63平方米之間，教室以正方形(Square)和長方形(Deep)為主，教室長寬從5米×6米-9米×7米不等，桌椅排布從5排6列到9排9列不等。如下圖所示：

了解了教室的尺寸之后，我知道了教室顯示設備的工作環境——這是一個面向多達30-60人進行顯示的明亮環境。這樣的環境下，顯示設備的顯示尺寸有什么講究呢?是不是越大越好呢?

答案是否定的，研究表明：教室的顯示顯示面積過大，由于視覺跟隨運動增加而產生肌肉過度疲勞;而顯示面積過小的危害，則很容易理解，面積過小會造成看不見、看不清，這些都將加劇視疲勞、視力下降及其他衍生的視覺健康風險。

在進行科學探討顯示設備尺寸之前，我們需要對零基礎的學員普及一下顯示尺寸的常識(這部分屬于死記硬背型知識點)：

• 顯示設備的尺寸是以其對角線的長度來定義的

• 顯示設備的尺寸一般用“英寸”這個單位來表示，1英寸=2.54cm

• 顯示設備的成像寬高比主要有16:10/4:3/16:9這三種

• 100寸4:3顯示設備的尺寸為：長2.0米寬1.5米對角線2.5米(勾股定理)

• 100寸16:9顯示設備的尺寸為：寬2.2高1.4

• 100寸16:10顯示設備的尺寸為：2.15高1.35

關于顯示尺寸的科學研究是在如下兩種情況下展開的：

• 書寫觀看是針對漢字筆畫的細節辨識，在教學過程中新知識和內容的學習均與此場景相似，例如生字、數學公式、生物物種結構、地理地標等，可認為是“會形學習”

• 閱讀觀看則是針對文字語句的信息獲取和含義理解，在教學過程中的有一定基礎的知識和內容的再學習均與此場景相似，例如中文閱讀、數學讀題、英語閱讀理解等，可認為是“會意學習”

科學研究表明：

• PPT常用最小字號為16號-20號，在進行“會形學習”時，最遠觀看距離(L)不宜超過顯示屏幕高度(IH)的3.5倍

• 在進行“會意學習”時，最遠觀看距離(L)不宜超過顯示屏幕高度(IH)的7.5倍

簡單來說，在顯示設備尺寸的選擇上，我們需要遵循“會形3.5/會意7.5”原則。在這個原則下，我們根據教室的長度，就能得到顯示尺寸的最佳建議。

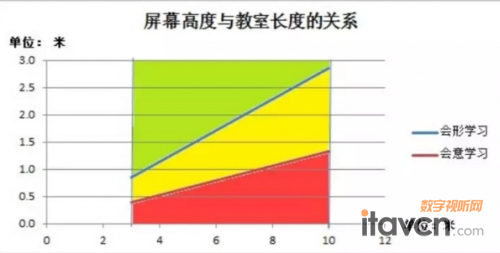

橫軸為教室長度即最遠觀看距離(L)，縱軸為顯示屏幕高度 (IH)。圖中紅色區域表示會形學習和會意學習均觀看困難;黃色區 域表示會形學習觀看困難，會意學習可接受;綠色區域表示兩者均可接受。

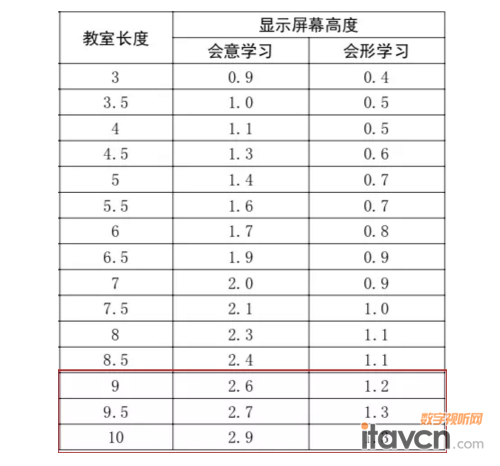

前面我們通過了解教室尺寸知道，9米是很常用的教室長度尺寸，那么根據上表紅框處，顯示畫面的安全高度是1.2米-1.3米，經過簡單換算，對應的顯示尺寸是89-96英寸。

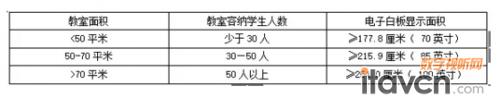

2017年8月24日，教育部發布《交互式電子白板》教育行業新標準，這是教室顯示設備尺寸的最新行業標準。這個標準，正是上述科學論證的結果體現。

亮度

首先，我還是要問，顯示設備的亮度是不是越亮越好?

答案再次是否定的，設備過暗，看不清楚，容易用眼疲勞，設備過亮，肉眼負擔過重，近視的一大元兇是電視機，就是因?yàn)槿庋坶L期被動接收過亮內容的緣故。教室環境是明亮且復雜多樣的，因?yàn)檫@種環境的不確定性，顯示設備的亮度指標就變得很難琢磨，不要急，我們先從簡單的理論計算開始入手，然后把環境因素考慮進來，就不難找到科學建議。我們先來了解理想環境下的亮度要求。

問題：對于全黑的理想環境下，最佳屏幕表面反射亮度多少是合適的?

參考：電影電視工程師協會SMPTE對于影院標準的建議：12-16ft-L。

解答：

ft-L(英尺朗伯)是亮度測量單位，1ft-L相當于1平方英尺內有3.43流明。

以100寸16：9增益為1的顯示面積為例，長度2.2m，寬度1.2m，面積為2.757平方米=29.68平方英尺(1平方米=10.76平方英尺)，則100英寸所需要的屏幕最佳屏幕表面反射亮度為356.1-474.8流明(29.675*12=356.1lm;29.675*16=474.8lm)

通過上面的計算，我們得到了最佳屏幕表面反射亮度，原來全黑的環境下，亮度的需求是不高的，100英寸只需要約400流明的亮度，如果是教室的使用環境，這部分該如何計算呢?

標準計算公式是：需求亮度=環境系數*最佳屏幕表面反射亮度*屏幕面積/增益，環境系數就是考慮不同的應用環境進行設置。這個公式里有個陌生的專業用詞，“增益”，這里先賣個關子，在“可視角度”這部分，我們再來進行具體說明。在明亮的教室環境里，這個系數的經驗值建議在5-7左右，我們再簡化一下，方便記憶，寶視來提供簡單估算法則：

明亮的教室顯示設備亮度要求：1000流明/平方米。

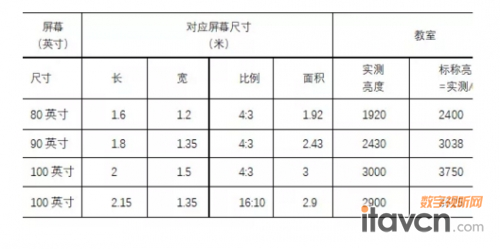

根據上述簡單法則，我們得出下表結論：

分辨率

顯示設備的分辨率是不是越高越好?

我想你已經開始學會謹慎思考再回答問題的習慣了——正確答案依舊是否定的!我們很容易理解低分辨率會帶來顯示精度的問題，那么對于過高的分辨率，會有什么困擾呢?我們可以通過設置自己筆記本電腦來模擬高低分辨率的區別，我們把分辨率設置過高，顯示的字體就會變小，從而增加閱讀的難度，這對顯示距離就提出了要求。

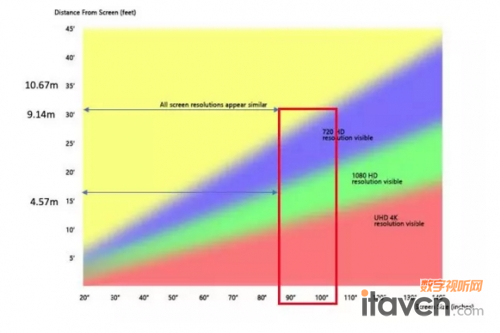

經過廣泛實驗的ISF研究的結果，也證實了上述的主觀描述，具體結論請參考下圖：

結論：當顯示畫面為90-100英寸時，理想的顯示距離約為4.5-9.5米，最合適的分辨率選擇為720p(1280*720)，如果是對應的投影機，針對最常見的長方形(Deep)教室，WXGA(1280*800)分辨率的投影機是最優解;如果是正方形(Square)教室，WUXGA(1920*1200)/1080p分辨率的顯示設備是最優解。

可視角度

屏幕在所有方向上的反射是不同的，在水平方向離屏幕中心越遠，亮度越低;當亮度降到50%時的觀看角度，定義為視角。一般來說屏幕的增益越大，視角越小;增益越小，視角越大。

前面的“尺寸”部分，有關增益這一指標，在這里進行說明。增益表示屏幕反射入射光的能力。在入射光角度一定、入射光通量不變的情況下，屏幕某一方向上亮度與理想狀態下的亮度之比，叫做該方向上的亮度系數，把其中最大值稱為屏幕的增益。通常把無光澤白墻的增益定為1，如果屏幕增益小于1，將削弱入射光;如果屏幕增益大于1，將反射或折射更多的入射光。

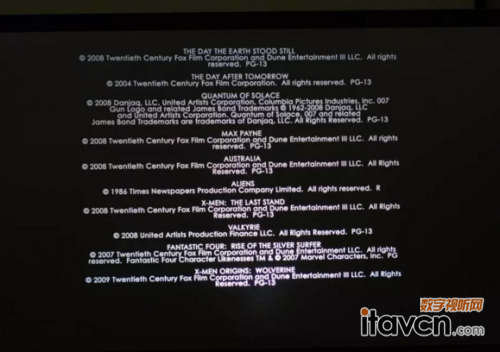

上面這張圖，是一張高增益幕布的屏攝圖，大家可以看到，相同亮度的字體，因?yàn)榭梢暯嵌缺容^小的原因，字體顯示了不同的亮度水平，從而導致不太理想的顯示效果，我們在教室的應用環境中，要避免出現這樣的問題。

根據上述兩個概念的描述，如果是教室的使用環境，我們希望顯示設備的可視角度越大越好，這樣能照顧到坐在各處的學生。投影機利用了幕面的漫反射原理進行成像，只要配置的投影面是適當?shù)�，投影機的顯示效果是最優解決方案。

如果是觸控液晶大屏，可能還需要解決可視角度偏小的問題，因?yàn)槠浔砻媸遣ＡР馁|(zhì)，還要解決玻璃反光的問題。

色彩

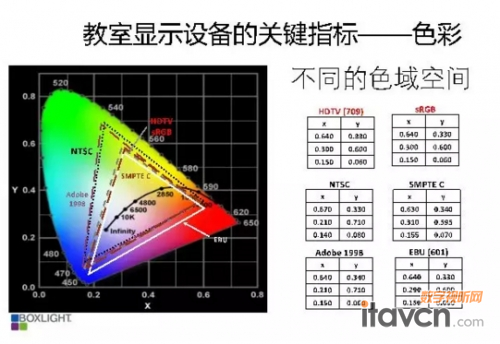

色彩是顯示設備的關鍵指標之一，這是一個專業且復雜的話題，我們在這里選取最基本最核心的知識點來描述。也就是CIE色域空間，在顏色感知的研究中，CIE 1931 XYZ色彩空間(也叫做CIE 1931色彩空間)是其中一個最先采用數學方式來定義的色彩空間，它由國際照明委員會(CIE)于1931年創立。顯示領域里常用HDTV(709)這一空間指標，一般都會用顯示設備達到HDTV(709)的百分比來表達顯示設備的色彩還原能力。百分比越高，色彩表現力越好。

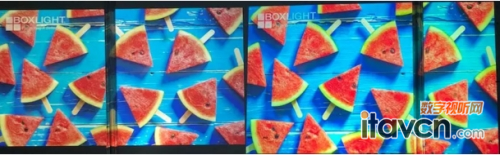

從上面的圖中，你是不是看到了不同的顏色表現，特別是紅色部分的表現力?你能想象到不同顯示設備之間的差距竟然是如此之大嗎?

交互性

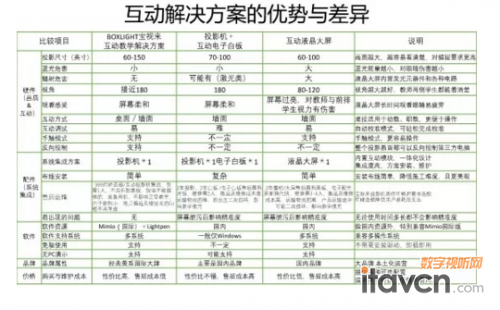

教室中顯示設備的交互性是強制需求，關于設備的交互解決方案，目前市場上的主流解決方案分為投影機+電子白板、互動投影機、觸控液晶大屏這三大類，我們用一張表來匯總這三個方案的優劣如下：

03結論

經過上面各關鍵指標的充分討論，我們各部分的結論匯總?cè)缦拢?/p>

•安全：優選安全無輻射、藍光能量低的HLD固態光源

•尺寸：根據“會形3.5/會意7.5”法則，顯示畫面安全高度是1.2米-1.3米，對應的89-96英寸(16:10)，取整90-100英寸(16:10)或者100-108英寸(4:3)

•亮度：根據1000流明/平方米的基本法則，100英寸的投影市場亮度>3750流明

•分辨率：最合適的分辨率選擇為720p/WXGA(顯示尺寸為90-100英寸，顯示距離約為4.5-9.5米

•可視角度：越大越好

•色彩：HDTV(709)標準，色域越寬廣越好。

如果你能耐心地看到這里，每個章節的內容甚至經過實際動手計算消化，那么恭喜你，對于教室顯示設備，你已經具備專業認知能力。

最后，請?jiān)俅瘟私釨oxlight寶視來的HLD 2.0互動投影機，所有提到的要點，我們是不是都Get到了?!
