【數字視聽網訊】在維修中很多老師傅碰到圖像異常故障也會相當頭痛，液晶電視中圖像異常涵蓋的故障范圍相當廣泛，基本所有電路故障都會出現圖像異常的現象。我們還是具體問題具體分析吧!

圖像異常：主要包括花屏，圖像亮度異常，圖像線性不良，圖像上下或左右顛倒。

圖像中心不對，屏幕上有豎線，橫線或亮帶，以及字符顯示正常，但無圖像等故障·

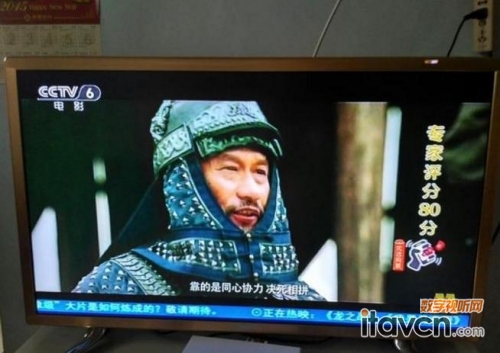

圖像亮度異常。

指圖像亮度偏暗或偏亮，圖像亮度閃爍，圖像中有暗區或暗影。

故障原因分析：圖像亮度異常故障大部分都因?yàn)楸彻庠垂ぷ鳟惓?dǎo)致。所以故障部位在背光驅動電路，背光源以及開關電源電路中;還有部分是因?yàn)橹靼瀹惓Ｋ拢缫曨l信號處理異常，屏參數據錯誤導致亮度偏暗或閃爍。

背光驅動電路異常會導致背光源亮度異常，從而表現為圖像亮度過亮或很暗。圖像過亮，對眼睛傷害大，過暗則無法看清屏幕圖像中的內容。

開關電源輸出電壓偏低會導致背光亮度很暗，或開機黑屏或不斷閃屏。

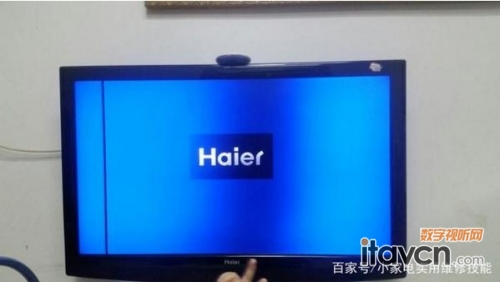

背光源異常會導致燈管或LED燈條不發光。燈條燒毀后就會出現如上圖所示，有一條黑色豎帶，出現暗區。

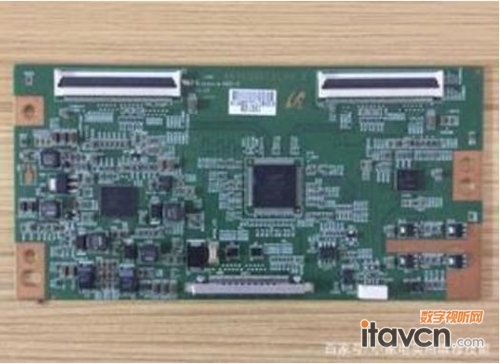

邏輯板上的自動光控功能異常。很多液晶電視邏輯板上有一條排線與背光驅動板相連，其功能是在邏輯板檢測到圖像內容為暗背景時，輸出信號給背光驅動板，讓背光驅動在一個周期內點亮背光源的時間縮短，即降低背光源的亮度來達到節能省電的目的。

邏輯板上的VGH電壓偏低。VGH為液晶面板TFT管的開啟電壓，正常值約為+26V左右。在部分液晶屏中，若該電壓低至幾伏時則會出現圖像黑暗，對比度差。和以前CRT電視的顯像管老化的故障一樣。

主板上的視頻亮度信號處理電路異常也會出現上述問題，亮度偏高或偏低，有時會導致圖像閃爍不定。在近幾年的液晶電視中，視頻亮度信號處理電路大多都集成在主芯片內部，因此主要檢查主芯片的解碼電路供電是否正常，主芯片的相關引腳有無虛焊現象。

屏參值錯誤

若液晶電視的屏參數與實際所用的液晶屏型號不對應，則會表現出多種故障現象，包括圖像暗，行場幅異常，滿屏彩條等多種問題。
