【數字視聽網訊】項目需求：

四川省某部隊多功能演出中心打算安裝一批新的專業無線音頻系統，用于開展各類型演出活動。

客戶提出要求，1丶功能全面，能與各專業演出音視頻設備配合使用。2丶聲音清晰穩定，能克服現場各種干擾，無雜音，不斷頻，操作簡單。3丶易安裝，輕松快速調試，對演出場所進行擴聲。

項目現場及音頻解決方案：

客戶最終選擇Relacart力卡七套UR-260D UHF雙通道無線分集演出麥克風，三套R-14D天線分配系統搭配R-32AU指向性天線，為活動演出過程提供穩定音頻系統，清晰的環境聲音。

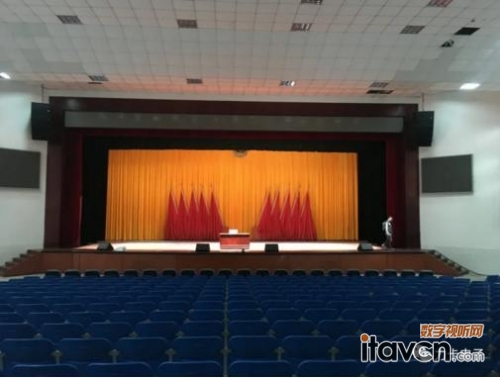

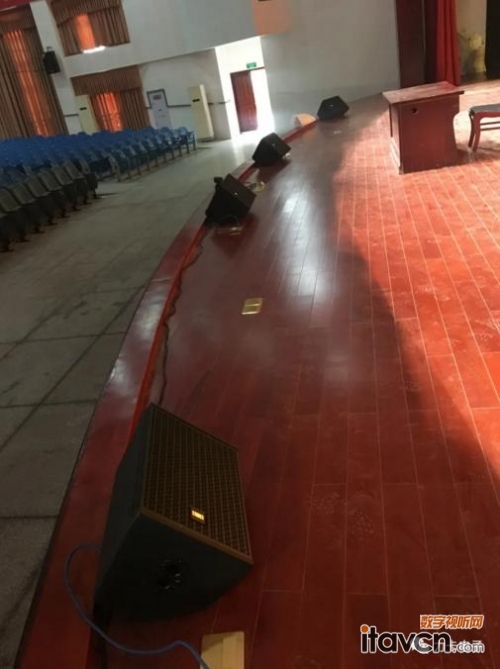

▲四川省某部隊多功能演出中心現場

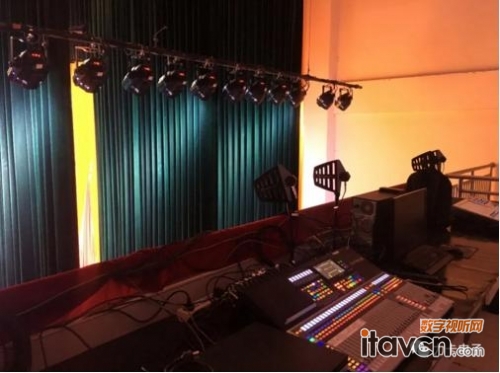

▲Relacart力卡三套R-14D天線分配系統搭配R-32AU指向性天線，助力現場

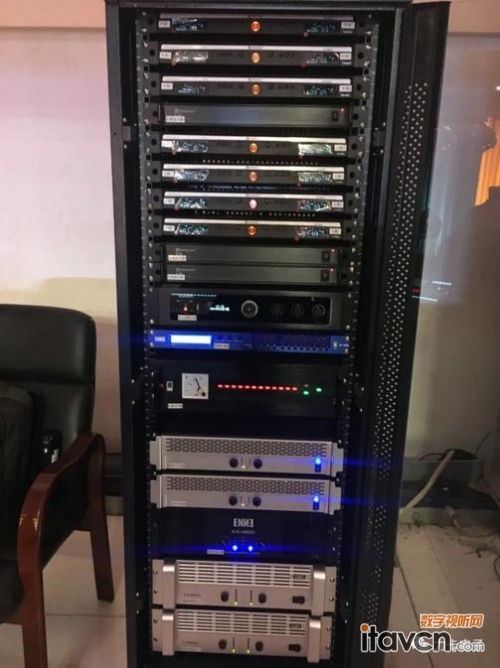

▲Relacart力卡七套UR-260D UHF雙通道無線分集演出麥克風，三套R-14D天線分配系統搭配R-32AU指向性天線

匹配產品：

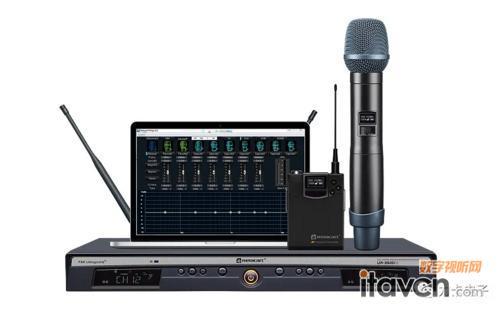

▲UR-260D UHF雙通道分集無線麥克風

產品特點：

· MagicEQ：連接軟件，內置數字均衡處理器，有9種音色模式可選，其中7種固定模式，涵蓋各種國際品牌音色效果，另有2種自定義模式，可透過專用操作軟件自由調整音色，達到個人所需效果;

· 主機有TCP/IP接口可與電腦連接，可實現遠程控制診斷和升級;

· FBK功能：具有[FBK]能自動有效防止嘯叫;

· GND/LIFT接口：有;

· 音量調節：內置DSP電子音量調節;

· 發射器帶寬：134MHZ(A、B、C、D四頻段通用)每通道頻點獨立分組(10組);

· 接收方式：CPU智能天線分集，天線自帶供電輸出;

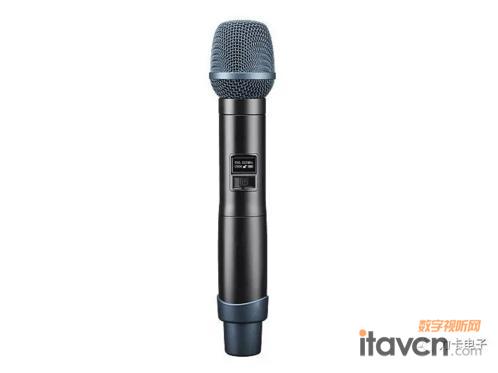

▲UH-222(MH)無線手持麥克風

產品特點：

· 手持式無線話筒，簡約的設計風格，金屬材質堅固耐用，高對比度OLED顯示器，內置增益調整功能，無聲輕觸開關，可選機械開關，話筒模組化設計，更有各種特性音頭模組可選配，適合應用于演講、演唱等各種場合。

載波頻段：522MHz~936 MHz

振蕩方式：PLL頻率合成技術

諧波輻射：低于主波45dBm以上

頻帶寬度：134MHz(視地區而定)

最大偏移度：±45KHz

音頭：動圈式/電容式，心型指向性

RF功率輸出：10mW/40mW

電池：AAx2

電流消耗：110mA(典型) (Typical)

電池壽命：約11小時

尺寸：52(Φ)x255(長)

重量：約235g(不含電池)

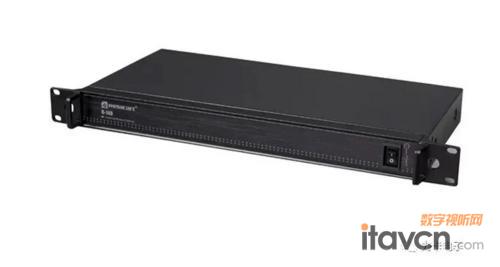

▲R-14D天線分配器

力卡R-14D是一款寬頻的、具有低內調失真的雙路1分4天線分配系統。穩定的功能特性，配合精巧的外觀設計，全面適用于UHF高寬頻帶的無線系統工作，支持2-4臺力卡無線系列或其它系列的無線系統的應用。

產品特點：

◆共用一對天線，可支持2-4臺力卡無線系列或其它系列的無線系統工作，具有簡化天線裝配工程，提高系統工作效能的特性。

◆精密的電路設計，具有低噪聲低互調失真特性，并能在多頻道同時使用時排除混頻干擾。

◆天線輸入插座可直接配置使用力卡R-22AU指向性天線，以解決大面積、多方向的遠距離無線傳輸及傳輸信號的穩定性。

技術指標：

頻率范圍：480 MHz --950MHz

總增益：0dB，±1dB

輸入/出阻抗：50歐姆

天線供電：+8V DC/150mA 中央點為正極

直流輸出：12V DC/1A(MAX)*4組 中央點為正極

電源：100--240V AC，50/60Hz 45W

尺寸：410mm(寬)x43mm(高)x206mm(深)

重量：約2.5kg

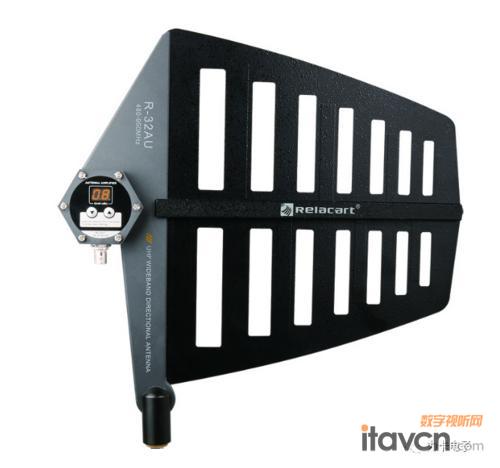

▲R-32AU指向性天線

R-32AU具有性能可靠、抗損耐用的特性，能夠在所需的覆蓋范圍內提供最佳的接收效果。所具的增益設置，用于信號接收的增強擴大。可將R-32AU固定安裝話筒支架上，也可懸掛在天花板上，或者使用集成式可旋轉支架固定在墻壁上。
