無線麥克風系統工程案例

山東省第二十五界省運會羽毛球館

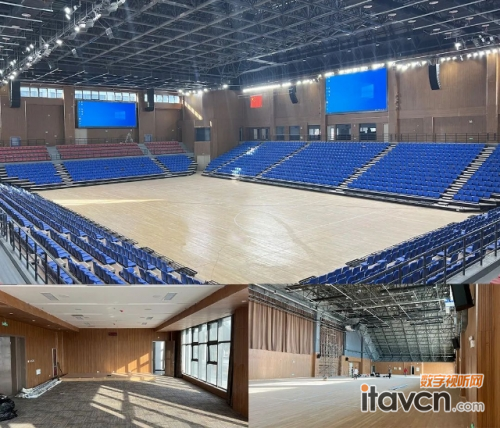

為備戰山東省第25屆運動會，日照市此前建立了省運會羽毛球館，此場館占地約28畝，總建筑面積約22167平方米。

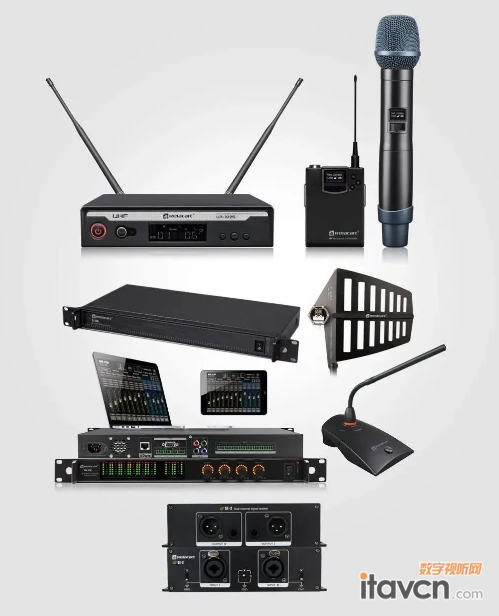

此次項目中，力卡工程團隊通過實地勘察，考慮場地面積及聲音傳播覆蓋范圍，決定采用UR-222S無線麥克風系統，搭配R-14D天線分配器與R-32AU指向性天線等組建成的天線覆蓋系統。

- 客戶需求 -

體育場館與其他場景不同的地方在于需要無線覆蓋的范圍非常廣，并且場地四周及頂部的金屬等材質會在一定程度上削弱無線射頻的傳輸信號，因此為了使省運動會順利進行，客戶對現場的音頻質量以及信號穩定性要求極高。在可以容納1萬人的比賽場館中，現場情況和無線環境也非常復雜，如何在大面積的場地中精準還原廣播的聲音，避免現場無線環境中出現過多的干擾和信號盲區導致音頻信號中斷，這是我們首要考慮和解決的問題。

- 解決方案 -

得益于主辦方對力卡團隊工作的積極支持，考慮到場館工作人員并非技術人員以及人員流動問題，我們找到了一種容易操作、簡單方便、全自動混音的合適方案：12套UR-222S無線麥克風系統，搭配3套R(shí)-14D天線分配系統，事實證明這套系統不再受限于場地大小，非常適合這一次活動場景需求。

場地大對于設備間的音頻線長度需求也很大，如果線纜過長會導致產生電流聲干擾等問題出現，所以我們?yōu)槊恳慌_(tái)力卡UR-222S無線麥克風接收機與調音臺之間配備了SI-2音頻隔離器，通過完全隔離兩個系統間的電位差，避免由于接地問題造成的交流聲干擾。

- 比賽場館搭配方案鏈接圖 -

- 新聞發布會場方案 -

由于新聞發布會需要保證發言人的講話不被干擾，而且為了應對緊急會議需求，必須配置一種能夠簡易安裝并通過電腦、平板快速可視化調節參數的麥克風系統，因此力卡團隊經過研討為會場配置了一套DAM-128D智能數字混音器，搭配7只TSG-910有線鵝頸式專業會議話筒使用。這套設備可進行自動混音，開啟最后有信號輸入的聲道，并關閉其他聲道信號輸入，只有當前一個發言人講話完畢，才會開啟下一個發言人的聲道輸入，有效避免搶話的情況出現。

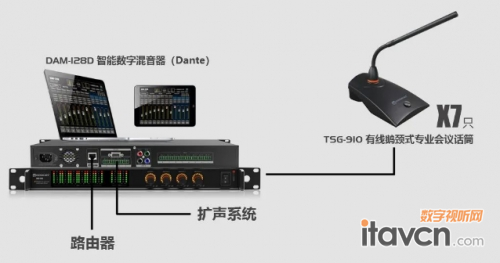

- 新聞發布會場搭配方案鏈接圖 -

（編輯：bingjiling）
