調度中心工程現場

調度中心分4個區，調度大廳、DTS演示區、DTS會商區、值班區。

其中調度大廳有3*12拼接主顯示屏一塊（有6種顯示模式切換），4*4拼接輔顯示屏2塊（有5種顯示模式切換），DTS演示區有3*5拼接顯示屏一塊（有6種顯示模式切換），電視機4臺，會議發言單元10個，6個桌面插座（可接入VGA信號），DTS會商區有3*4拼接顯示屏一塊（有6種顯示模式切換），升降顯示器12臺，會議發言單元12個，4個桌面插座（可接入VGA信號），值班區有3*3拼接顯示屏一塊（有4種顯示模式切換），4個桌面插座（可接入VGA信號），同時在DTS區和調度大廳有攝像頭和吸頂式音響。

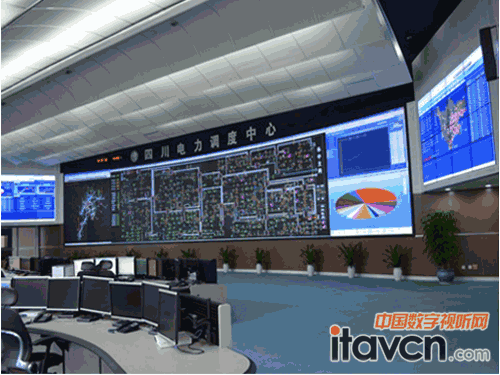

調度大廳

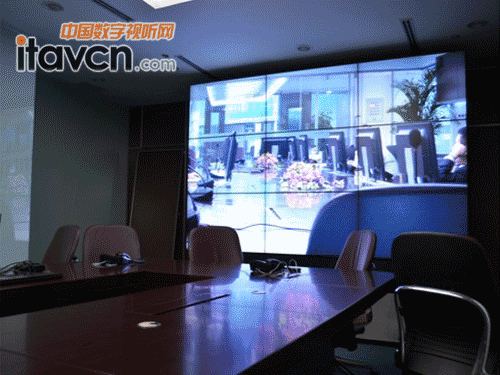

DTS演示區

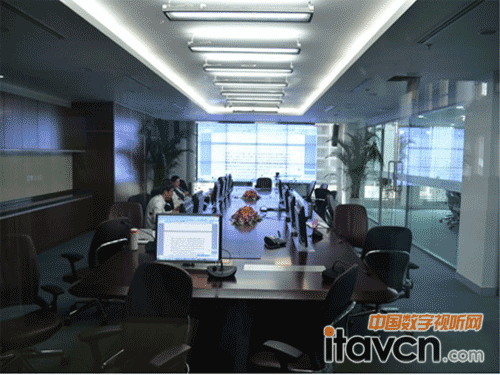

DTS會商區

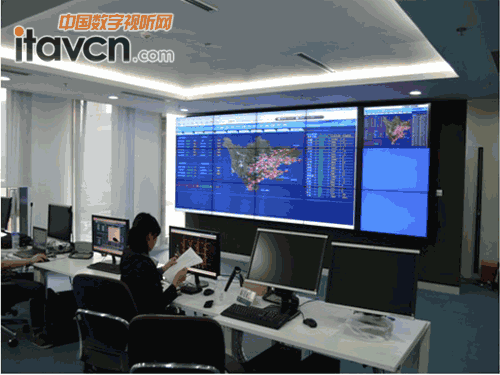

值班區

用戶需求

1.實現各拼接大屏的模式和開關機的中控控制

2.實現各路信號在各顯示設備上的切換

3.實現對本地會議實時攝像的中控控制

4.實現遠程會議話題音量和模式切換的中控控制

5.實現調度大廳和各個區域之間的視頻對講

6.擁有簡單易懂的操作方法

功能實現

基于客戶要求，我們給客戶配置中控主機XPCII和串口分配器，用于實現對于各種設備的控制，大型RGB矩陣64*128， 用于實現各路信號切換，中控觸摸屏WIFI-T7和LTP-1200C以及無線接收器，用于實現各個區域控制設備的操作和視頻對講，在DTS會商區和調度大廳分別安裝一個無線接收器（DTS會商區、DTS演示區和值班區公用一個無線接收器），然后將這2臺無線接收器連接到機房的路由器，再通過路由器連接到中控主機，實現觸屏與中控主機之間的通信，中控主機通過串口連接各個外圍設備（大屏處理器、拼接大屏、音頻處理器、RGB矩陣，會議終端、攝像頭），通過串口代碼對各個外圍設備進行控制，實現各拼接大屏的模式和開關機， 各路信號在各顯示設備上的切換，本地會議實時攝像的中控控制，遠程會議話題音量和模式切換的中控控制，4個觸屏都帶有攝像頭、話筒和聽筒，通過編程實現各觸屏之間的視頻對講功能，最后在操作上為了更加簡單，通過調度大廳主屏處理器和中控主機的配合，制作了一個3D場景的操作方式，通過電腦軟件制作各個區域的虛擬場景（包括所有的控制設備），在這個虛擬場景中可以對每一個設備進行相關操作，操作十分的簡單方便。

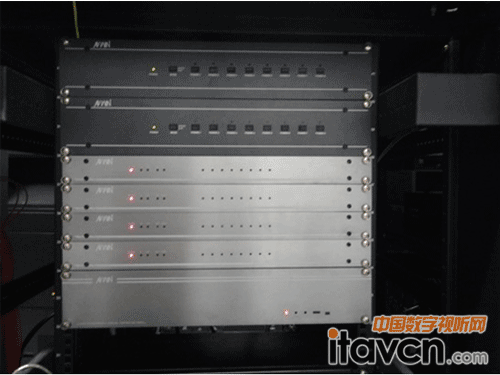

AVWIN中控主機

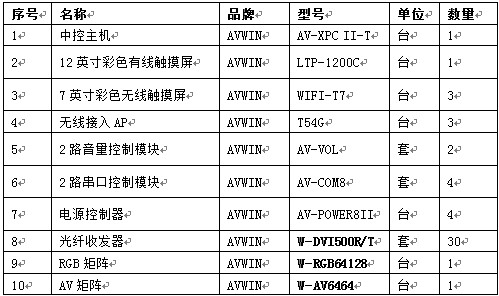

設備清單
