B.分布式拼接融合解決方案

分布式拼接融合解決方案

方案介紹

通過NEC分布式拼接/融合控制系統創造性地把拼接與融合功能完全糅合進同一系統中，做到一套系統、兩種功能：主機信號經由網線傳輸至3*3顯示器拼接墻和雙臺投影機融合，克服了傳統拼接控制器與融合控制器設備分離、必須分別控制的缺點。

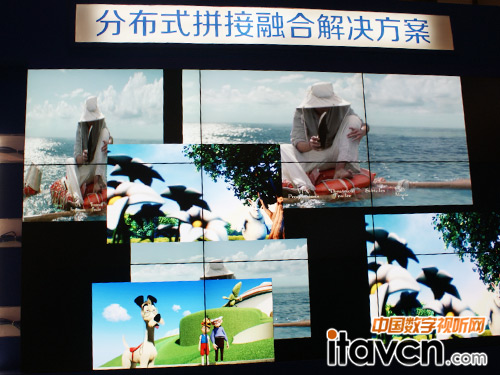

一套系統、兩種功能，同時支持拼接和融合

分布式拼接融合解決方案

分布式拼接融合解決方案

智能精分，高同步、低延遲

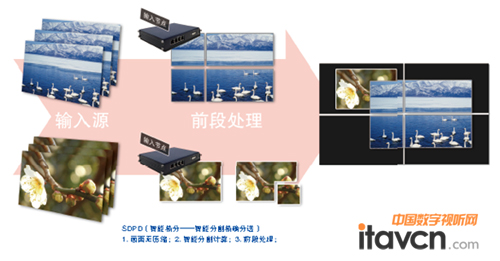

Netrix拼接控制系統采用最新獨創技術——智能精分（SDPD，SmartDivisionPreciseDistribution）。跟傳統控制器后處理的方式相比，SDPD技術依據在大屏幕上的預設位置、大小，對所采集的信號在采集端就預先進行智能分割，并通過網絡精確傳送至各自顯示單元。

方案介紹

網絡式，高擴展高靈活、低成本；圖片傳輸無壓縮

系統以視頻信號發送/接收節點作為基本處理單元，通過網絡交換機進行數據交換，無輸入節點的限制，擴展功能無上限。使用CAT6類網線傳輸信號，最大有效距離為100米，信號在此范圍內傳輸幾乎無衰減，解決傳統信號線纜由于長短不一造成的信號衰減程度不同的問題。

系統組成

X551UN：5.5mm超窄邊拼接

PH1000U+：11000流明，WUXGA

分布式拼接控制器/融合器：性能強大、穩定性高、擴展性強、維護性好、性?xún)r(jià)比高

應用行業

安全監控、指揮調度、演播大廳、主題公園、展覽展示、會議
